NUTZEN SIE DIE LEISTUNG DES
RASPBERRY PI® Compute Module 4
IN IHREN LÖSUNGEN
RESI begann mit der Verwendung von Raspberry Pi®-Produkten seit Compute Module 3. RESI installierte im Laufe der Jahre Tausende von Controllern in seinen eigenen Projekten. Das Ergebnis dieser Erfahrung ist ein IoT-Controller in Industriequalität, der auf der ursprünglichen Raspberry Pi® Compute Module 4-Platine basiert.
WAS IST UNTERSCHIEDLICH?
Zunächst haben wir das Raspberry Pi® Compute Module 4 Board in ein Industriegehäuse zur DIN-Schienen- und Wandmontage eingebaut. Wir bieten Versionen mit 4MU, 8MU und 12MU Größe an. Unsere C4-Controller passen perfekt in einen Standard-Schaltschrank mit dem 45-mm-Ausschnitt in der Frontplatte, der in fast jeder Gebäudeautomationsumgebung verwendet wird. Wir haben auch ein Weitbereichsnetzteil mit 12–48 VDC installiert. Als nächstes haben wir einen ARM®-Coprozessor hinzugefügt, um die serielle RS485-Schnittstelle und alle anderen zeitkritischen Dinge zu verwalten. Aber dieser Coprozessor bietet noch mehr: Einzigartige 96-Bit-Seriennummer, integriertes 2kB ferromagnetisches RAM für persistente Werte, Echtzeituhr mit Stützkondensator, Status-LEDs und DIP-Schalter für Software-Nutzung! Natürlich sind die Standardfunktionen des Raspberry Pi Compute Module 4 verfügbar: 1xMicro HDMI, 1xEthernet, 2xUSB 2.0, 2/4/8GB RAM, 32GB SD-CARD mit LINUX OS!
EINGEBAUTE EIN- UND AUSGÄNGE!
Wir bauen verschiedene Versionen mit integrierten IOs: Der ARM®-Coprozessor verarbeitet alle diese IOs intern. Sie müssen also in Ihrer Software nur eine serielle Schnittstelle verwenden, um auf alle IO-Funktionen zuzugreifen. Verwenden Sie dev/ttyACM0 für die Kommunikation mit einem einfachen ASCII-Textprotokoll oder dev/ttyACM1 für die Kommunikation mit dem MODBUS/RTU-Master Protokoll.
Neben verschiedenen Arten digitaler Ein- und Ausgänge bieten wir auch Versionen mit Relaisausgängen an. Außerdem haben wir einige spezielle IOs in unserem Portfolio: für LED-Streifen, für Temperatursensoreingänge, für die Jalousien- und Jalousiesteuerung.
Das Beste daran sind unsere universellen analogen Ein- oder Ausgänge (AIOX). Wir bieten 4/8/16 Kanäle. Jeder Kanal kann individuell konfiguriert werden, um:
Analoger Eingang für 0/2-10V oder 0/4-20mA
Analogausgang für 0/2-10V oder 0/4-20mA
Widerstandsmesseingang von 0 bis 1 MOhm
PT100, PT1000, NI1000-DIN43760 Sensoreingang
Digitaler Eingang für 24 V DC oder Trockenkontakt
WIE VERWENDET MAN DIE SERIELLE SCHNITTSTELLE?
Dieser ARM®-Coprozessor bildet die RS485-Schnittstelle über USB auf eine serielle Schnittstelle /dev/ttyACM2 ab.
Dies ist eine native serielle Schnittstelle in jeder LINUX-Software. Die zeitkritische Richtungsumschaltung für RS485 erfolgt durch den Co-Prozessor, nicht durch LINUX!
WELCHE SOFTWARE?
Wir verkaufen die IoT-Controller mit der Standard-Raspberry-Pi-LINUX-Distribution. Wir beabsichtigen, diese Controller mit fast jeder verfügbaren Open-Source-LINUX-Software zu verwenden, wie zum Beispiel:
Node-RED; NodeJs, Phython, Java, JavaScript, HTML, C#, C++, Scratch, …
Sie können aber auch alle SQL- und Nicht-SQL-Datenbanken ausführen
MariaDB, MongoDO, InfluxDB, PostgreSQL.
Verwenden Sie Grafana oder Apache, um Ihre Benutzeroberfläche zu erstellen.
Verwenden Sie für die Heimautomation OpenHAB, FHEM, Home Assistant oder IObroker.
Stellen Sie über MQTT, HTTPS, Azure IoT oder AWS-Webdienste eine Verbindung zur Cloud her.
Erstellen Sie VPNs und Router mit OpenWrt, OpenRouter, OpenVPN oder WireGuard.
Nutzen Sie KODI für Multimedia-Lösungen.
Nutzen Sie CODESYS, um SPS-Lösungen in Industriequalität zu realisieren.
Oder entwickeln und vertreiben Sie IHRE EIGENE SOFTWARE auf einer professionellen Hardware-Plattform!
Raspberry Pi ist eine Marke der Raspberry Pi Foundation.
Weitere Informationen unter www.raspberrypi.org
DIESE VERSIONEN?

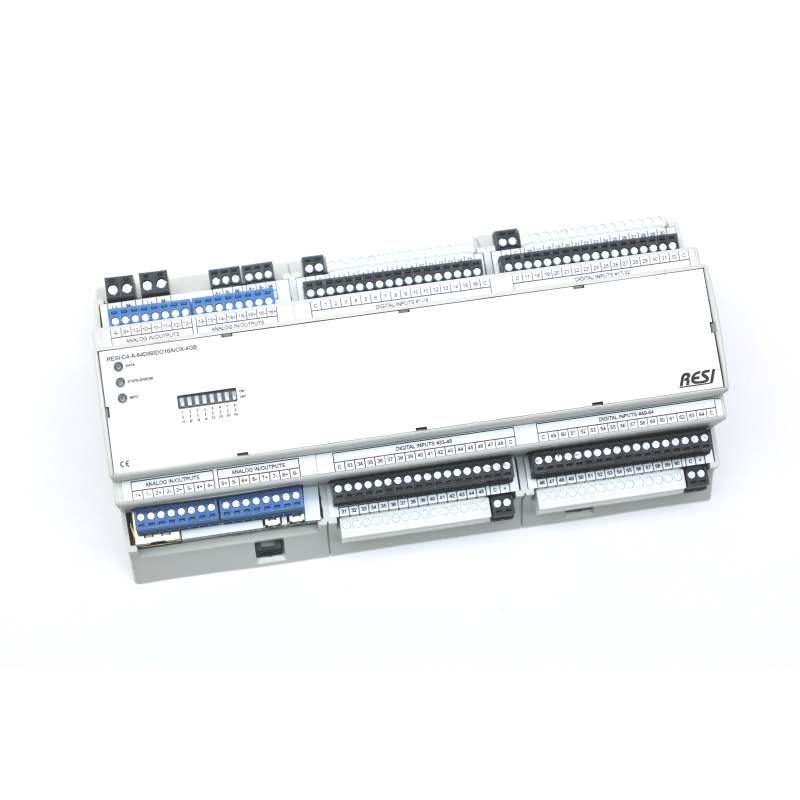

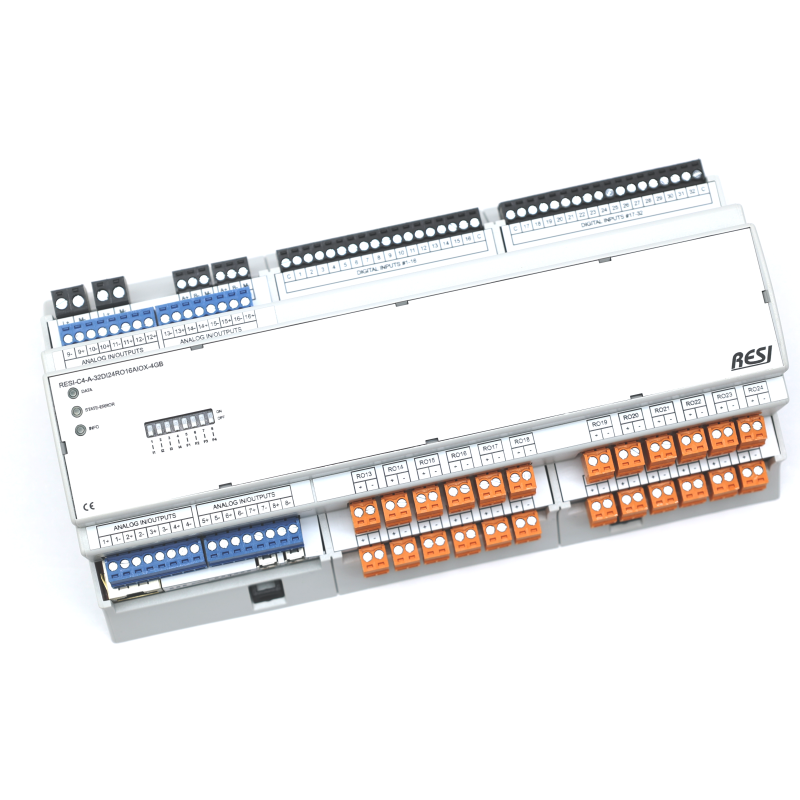

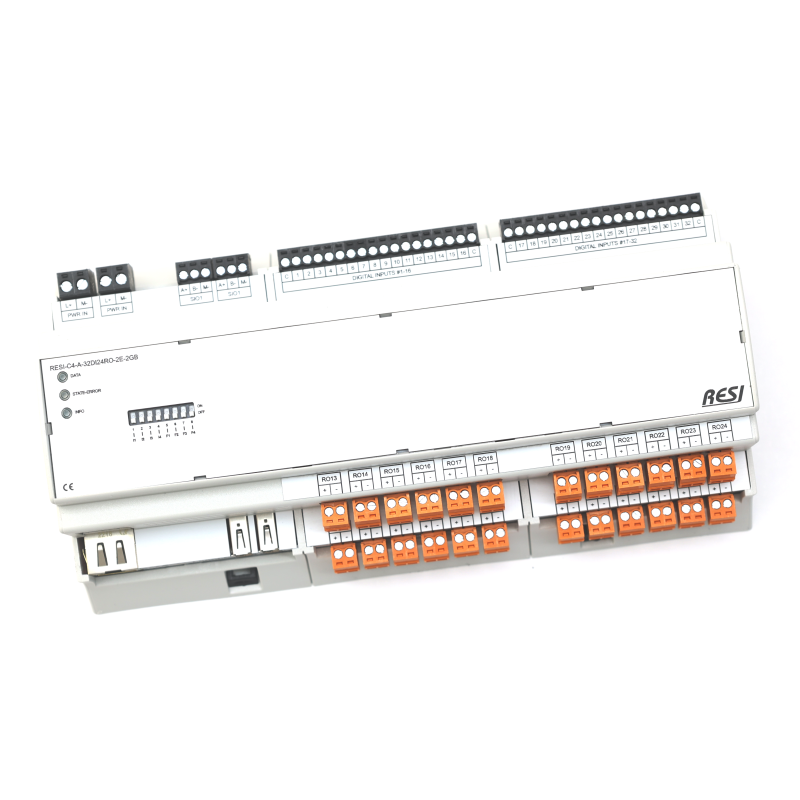

Dies sind unsere Flaggschiff-IoT-Controller auf Basis des Compute Module 4 mit integrierten digitalen Eingängen, Relaisausgängen und zusätzlichen universellen analogen Ein- und Ausgängen. Unsere digitalen Eingänge sind für 12-48Vdc-Signale ausgelegt. Unsere Relaisausgänge sind für max. 30Vdc,250Vac,6A. Als Kontaktmaterial verwenden wir AgSnO2. Versionen mit Halbleiterrelais (1A,230Vac/dc-3A,60Vac/dc-6A,60Vac/dc) bieten unbegrenzte Schaltzyklen. Dies ermöglicht die vollständige Steuerung, Überwachung und Alarmierung einer entfernten Station. Darüber hinaus ermöglichen unsere universellen analogen Ein- und Ausgänge die Konfiguration einer anderen analogen IO-Funktion für jeden Kanal: Analogeingang (0/2-10V,0/4-20mA) oder Analogausgang (0/2-10V,0/4-20mA), Widerstandseingang (0-1MOhm), PT100-, PT1000-, NI1000-DIN43760-Temperatursensoreingang oder DI für Trockenkontakt oder 24 V DC. Nutzen Sie diese Versionen als perfekte IoT-SPS oder DDC. Leider ist kein Platz mehr für das eingebaute zweite Ethernet- oder LTE-Modem.
Wählen Sie Ihre Version:
HINWEIS: Nicht alle Kombinationen sind technisch möglich. Überprüfen Sie die Artikeldetails auf die Bestellnummer Ihres ausgewählten Controllers
