RESI-1DCEGY

DC-Modbus-Energiezähler

RESI bietet ein spezielles DC-Smart-Meter für Telekommunikationszwecke oder andere Anwendungen an, bei denen Sie Gleichspannungen bis 100 V und Gleichströme bis 255 A messen müssen.

Es stehen zwei verschiedene Versionen zur Verfügung:
RESI-1DCEGYS-xxx: Gleichstrommessung mit externem Shunt
RESI-1DCEGY-xxx: Gleichstrommessung mit externem Hall-Sensor

Beide Module speichern zyklisch die berechnete Leistung und Energie in einem ferromagnetischen RAM, um die Werte nach einem Stromausfall wiederherzustellen.

Die Firmware ermöglicht die Konfiguration des extern verwendeten Shunt- oder Hall-Sensor-Typs zwischen 1A und 255A

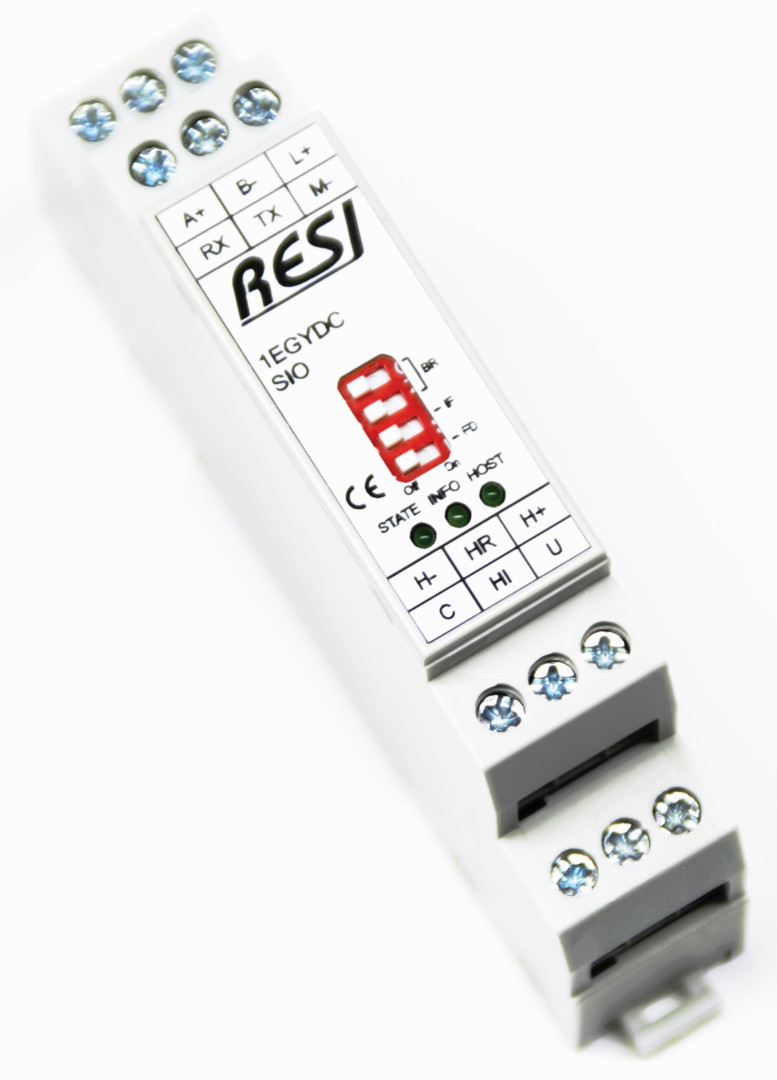

Ihr Controller kann mit dem MODBUS/RTU Masterprotokoll oder mit ASCII Textzeichenfolgen über RS232 oder RS485 kommunizieren?
Dann ist unser Smart Meter RESI-1DCEGYS-SIO für die Shunt-Messung oder der Smart Meter RESI-1DCEGYS-SIO für die Hall-Sensor-Messung die richtige Wahl.

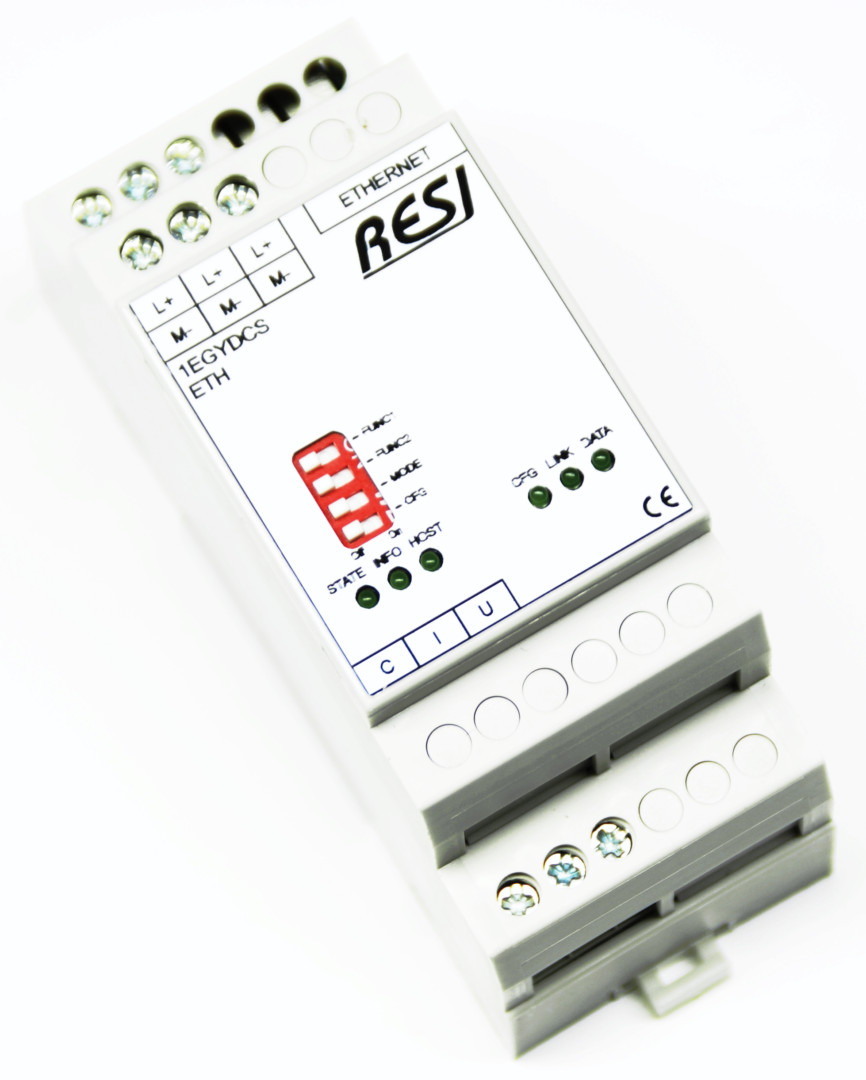

Ihr Controller kann mit dem MODBUS/TCP-Client-Protokoll oder mit ASCII-Sockets über Ethernet kommunizieren?
Dann ist unser Smart Meter RESI-1DCEGYS-ETH für die Shunt-Messung oder der Smart Meter RESI-1DCEGYS-ETH für die Hall-Sensor-Messung die richtige Wahl.

Unsere Smart Meter sind für den Anschluss an jede Art von Steuerung oder Touchpanel vorgesehen:
PCs, SPS, AutoGers, Mediensteuerungen, Minicomputer, Raspberry Pi’s, Arduino’s oder spezielle Hardware

WIE BENUTZTEN?
Die gesamte Konfiguration erfolgt über einfache Befehle entweder über MODBUS Register oder über ASCII-Textbefehle. Weitere Informationen finden Sie in unserer MODBUS Zuordnung und ASCII-Befehlsliste.
