RESI-xS0

S0-Modbus-Energiezähler

Sie möchten Zähler mit S0-Impulsausgängen integrieren?
Dafür sind unsere Gateways RESI-1S0-xxx und RESI-2S0-xxx konzipiert!
Das RESI-1S0-xxx Gateway zählt die Impulse eines angeschlossenen S0-Zählers.
Das RESI-2S0-xxx Gateway zählt die Impulse von zwei angeschlossenen S0-Zählern.
Beide Module speichern zyklisch die gezählten Impulse in einem ferromagnetischen RAM, um die Zählungen nach einem Stromausfall wiederherzustellen.
Die Firmware ermöglicht die Konfiguration von Multiplikationsfaktoren für jeden Zähler, um die Zählerstände in einen aussagekräftigen Wert (z. B. kWh oder Liter oder m³) umzuwandeln.
Durch die integrierte Softwarefilterung zur Rauschunterdrückung an den Impulseingängen zählt das Zählermodul keine Fehlimpulse aufgrund elektrischer Störungen am Reed-Kontakt oder am Kabel.

Ihr Controller kann mit dem MODBUS/RTU Masterprotokoll oder mit ASCII Textzeichenfolgen über RS232 oder RS485 kommunizieren?

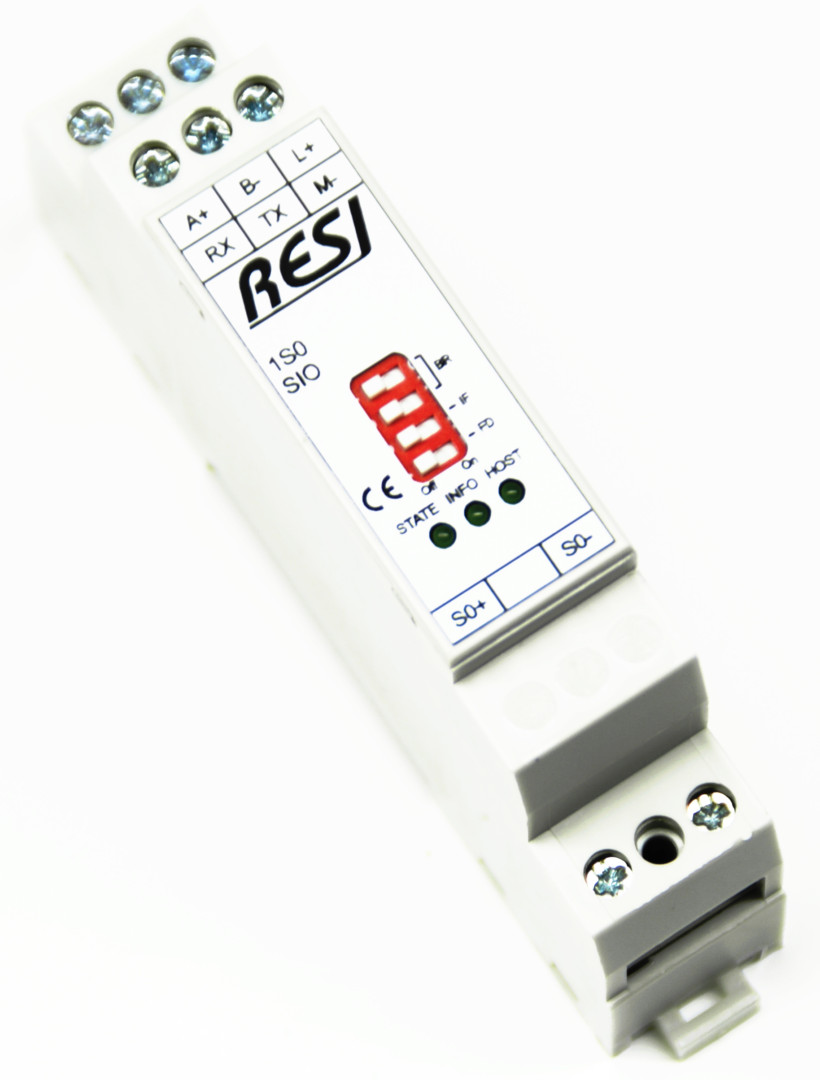

Dann ist unser Gateway RESI-1S0-SIO für einen Zähler oder das Gateway RESI-2S0-SIO für zwei Zähler die richtige Wahl.

Ihr Controller kann mit dem MODBUS/TCP-Client-Protokoll oder mit ASCII-Sockets über Ethernet kommunizieren?
Dann ist unser Gateway RESI-1S0-ETH für einen Zähler oder das Gateway RESI-2S0-ETH für zwei Zähler die richtige Wahl.

Unsere Gateways sind für den Anschluss an jede Art von Steuerung oder Touchpanel vorgesehen:
PCs, SPS, AutoGers, Mediensteuerungen, Minicomputer, Raspberry Pi’s, Arduino’s oder spezielle Hardware

WIE BENUTZEN?
Die gesamte Konfiguration erfolgt über einfache Befehle entweder über MODBUS-Register oder über ASCII-Textbefehle. Weitere Informationen finden Sie in unserer MODBUS-Zuordnung und ASCII-Befehlsliste.
